我们热爱DIY医疗！为自己做手术的医生自己，使用木勺和香槟酒塞进行医疗程序，通过闻旧鞋来预防癫痫发作，当然还有不能忘记的阿基米德原理，用于测量乳房体积！但这篇文章更棒：它描述了如何改造那些烦人的音乐贺卡的电子元件，制作一个非常廉价的脉搏传感器。研究人员甚至教会了老师们如何制作，并设计了实验用于高中科学课程。这有多酷？

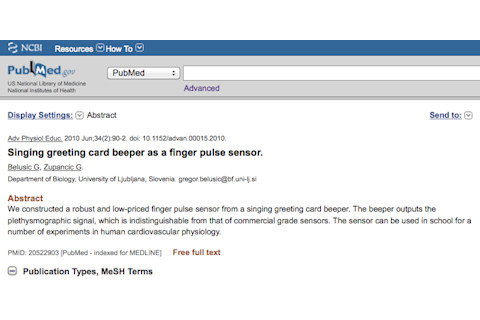

将唱歌贺卡的蜂鸣器作为手指脉搏传感器。“我们从唱歌贺卡的蜂鸣器中构建了一个坚固且价格低廉的手指脉搏传感器。该蜂鸣器输出的光电容积描记信号，与商用级传感器的信号无法区分。该传感器可用于学校进行多项人体心血管生理学实验。”
附带的引文和图来自全文：
“我们假设可以通过紧贴手指的接触式麦克风来检测手指的光电容积描记信号。接触式麦克风本身并非必需，因为原则上任何扬声器都可以用作麦克风……蜂鸣器的导线从电子电路中拆下，蜂鸣器也从贺卡中取出。蜂鸣器的一侧安装在塑料外壳中，形成一个声学腔。蜂鸣器的另一侧可以作为接触式麦克风的表面……使用Leucoplast医用胶带将蜂鸣器固定在手指上，使其暴露的金属侧带有焊接的导线与皮肤接触。为了稳定信号，我们使用一个1μF的电容器和一个100kΩ的电阻制作了一个简单的无源电阻-电容（RC）高通滤波器，焊接在条带板上，截止频率为1.6 Hz。”
图1 A：由蜂鸣器和无源电阻-电容（RC）高通滤波器组装的手指脉搏（FP）传感器。接触手指的蜂鸣器侧朝上。故意保留了一块连接蜂鸣器到贺卡的软塑料，以改善手指与传感器的接触。RC滤波器的电阻和电容器引脚暴露，便于连接夹子。插图：传感器示意图。扬声器图标代表蜂鸣器。B：粘在Leucoplast胶带上的蜂鸣器和食指。胶带粘在塑料外壳上。C：蜂鸣器固定在食指末节的近端部分。
