IBM 或许掌握了无线高清视频的关键

新型高科技芯片让无线通信如虎添翼。

Google NewsGoogle News Preferred Source

新闻简报

注册我们的电子邮件新闻简报,获取最新的科学新闻

注册

谁不喜欢无线?在您最喜欢的咖啡馆里一边喝着拿铁一边上网冲浪,肯定比被数据线绑在调制解调器上要好。但对于要求极快连接的应用,比如观看高清电视直播,现在的 WiFi 仍然不足。目前最快的 WiFi 速度上限为每秒 6 亿比特,这对于观看 YouTube 短片来说足够了,但远不能满足高清电视所需的高达每秒数十亿比特的数据量。

广告

WiFi 速度受限的原因在于其通常使用的设备工作在略高于 2.4 吉赫的射频频率。在其他条件相同的情况下,波的频率与其携带的数据量之间存在直接关系:频率越高,能压缩进的数据就越多。然而,频率越高,制造相应的射频硬件的成本也越高。

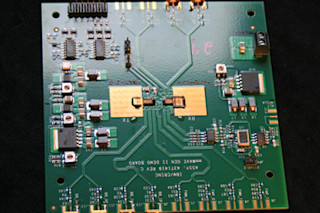

IBM 正在攻克这一难题,通过构建一个工作在 60 吉赫的无线系统。为了最大限度地降低成本,IBM 正在努力将射频设备集成到可以廉价制造的集成电路上。这里的关键是一种叫做(请做好准备)异质结双极晶体管的设备。这种设备比其他晶体管的开关速度更快,能够处理高频无线电波。IBM 已经展示了一个能够处理高清电视传输所需的每秒 20 亿比特数据的系统,分辨率达到 1080i。(对于数字电视新手来说,1080i 表示图像分辨率为 1920 x 1080 像素。)几年之内,您家中的中央媒体播放器就可以将高清视频传输到您的电视或笔记本电脑,从而摆脱娱乐中心后面缠绕不清的电线。

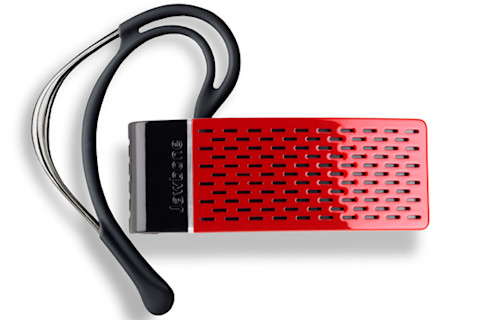

Jawbone 蓝牙耳机(130 美元)蓝牙是一种低带宽、低功耗技术,非常适合手机无线耳机。但在嘈杂的街道上接听电话可能会很困难,因此这款耳机配备了降噪系统,以获得更清晰的通话效果。www.jawbone.com

罗技 Wave(50 美元)该公司提供一系列符合人体工程学的无线键盘和鼠标,通过插入 USB 端口的适配器连接。www.logitech.com

传统晶体管由一块掺杂了杂质的硅制成,这些杂质会改变其导电特性。根据杂质的不同,硅会变成 p 型或 n 型材料(名称与电荷在材料中的移动方式有关)。在右侧图示的常规 NPN 晶体管中,晶体管中部有一个 p 型硅区域(1)。通常,p 型硅会阻止任何电流从晶体管的一侧(2)流向另一侧(3)。但是,通过导线(4)向 p 型区域施加电压可以快速阻止其阻碍电流流动。IBM 正在开发的异质结双极晶体管具有类似的结构,但其中心区域是由一种与晶体管其他部分不同的材料(例如硅锗合金)制成的(5)。这增加了晶体管开关的速度。
